前回の続きです。

p3380915
ホットエンドから出ているケーブルを制御ボードへ付けます。

p3380935

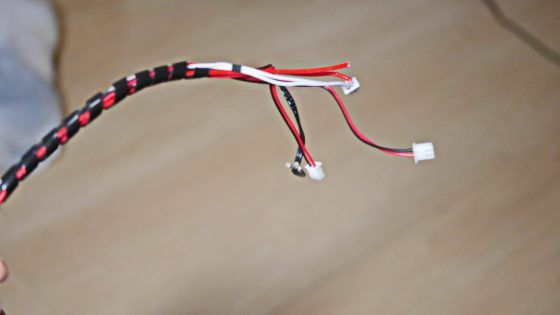

ケーブルをまとめるためのチューブがついているのでケーブルをまとめましょう。
ホットエンドのヒーター用の赤いケーブルはケーブルストリッパーなどで剥く必要があるので用意しておきます。

p3380936

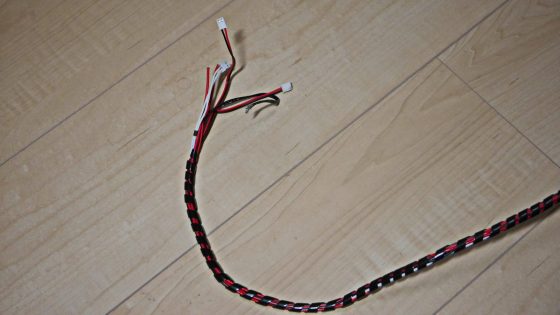

このようになればチューブ巻きは完了です。

p3380937

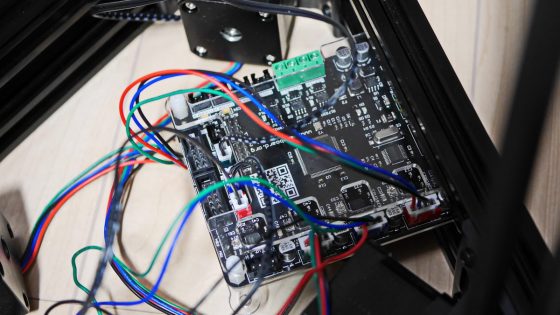

制御ボードにケーブル類を接続していきます。

注意する点は2点あります。

まず一点目はXYZのモーターケーブルに対応するXYZのリミットスイッチのケーブルをそれぞれ付けるようにしましょう。
制御ボード上で色分けされているので解りやすいはずです。

二点目はホットエンドと造形物を冷やすファンなのですが、基板にはFAN L、FAN Rと書かれています。

FAN Rにはホットエンドを冷す用のファンを付け、FAN Lには造形物を冷やすファンを付けます。
見分け方は電源を入れた時に常に回っているファンがFAN Rで止まっている方がFAN Lですので間違った場合は付け直しましょう。
ファンケーブルが入れ替わったまま印刷すると造形物がダレるので要注意です。

p3380940

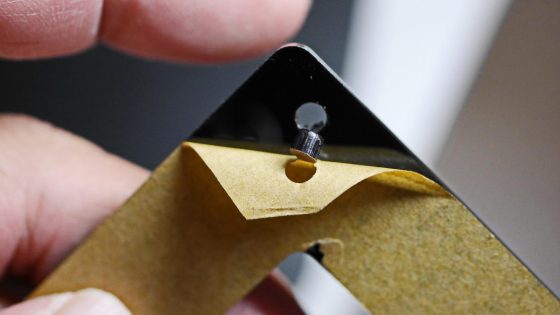

続いてLCDカバーを組み立てます。
黒のアクリル板なのですがこのようにバリが残ったままなのできっちり取りましょう。

p3380941
LCDの操作ノブは最初から着いたままですが組み立てに邪魔なので、

p3380942
取り外しておきます。

p3380943
LCDの上からアクリルカバーを付けてM3✕20ネジを組み付けます。

p3380949
下方フレームの上からM4✕10ネジとM4四角ナットで固定します。

p3380950

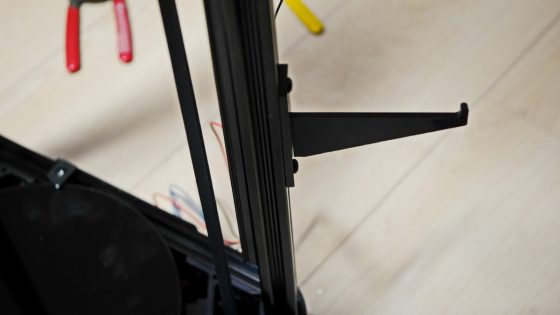

フィラメントの固定具もM4✕10ネジとM4四角ナットで固定します。
フィラメントを掛ける部分は固定具に差し込むだけで大丈夫です。

p3380946

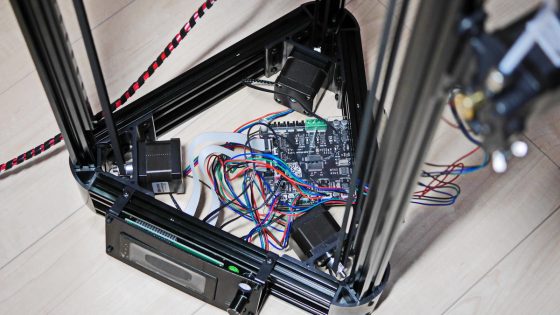

続いて印刷ベッドを固定します。


p3740343
このように印刷ベッドを取り付け、M4✕10ネジとM4四角ナットを使い固定器具で固定します。

ノズル横
p3740346
エクストルーダーをM4✕10ネジとM4四角ナットを使い固定します。

ノズル
p3740345ノズル
PTFEチューブでホットエンドとエクストルーダーを繋げます。

ケーブル
p3740347

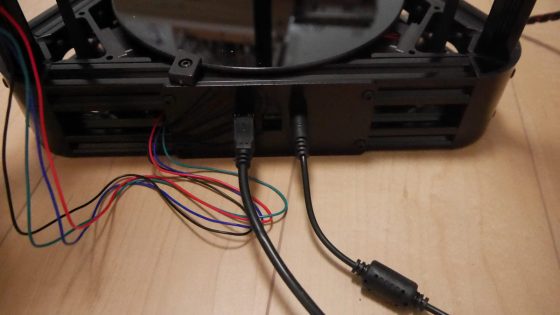

ここまで出来たらAC電源とUSBケーブルを繋げ、

スイッチ
p3740349
ACケーブルのスイッチを入れます。

p3380951
ファームウェアが初めから入っていたのでファームウェアを制御ボードに焼く必要はなさそうです。

p3380954

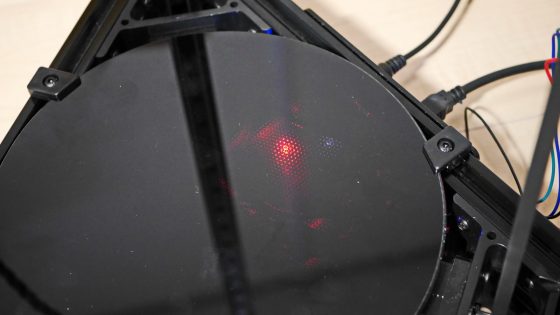

このようにベッドの下からLEDが光り、電源が入っているかどうか確認できるようになっています。

ws000000
電源を入れたらPCの方でソフトウェアの作業をします。
micromakeで配布されているCURAをダウンロードし、インストールします。

ws000001
Nextをクリックします。

ws000002

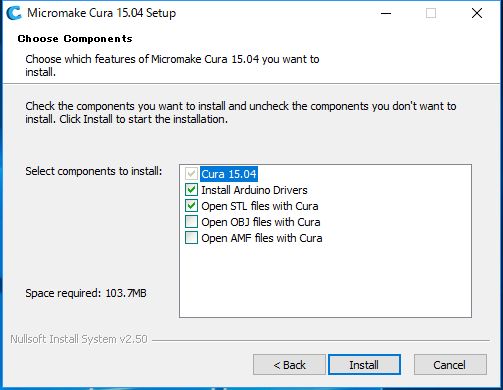

Installをクリックします。

ws000003
インストールを待ちます。

ws000004
しばらくするとこのような画面が出てくるので【次へ】をクリックします。

ws000005
【完了】を押すとドライバーのインストールが完了します。

ws000006

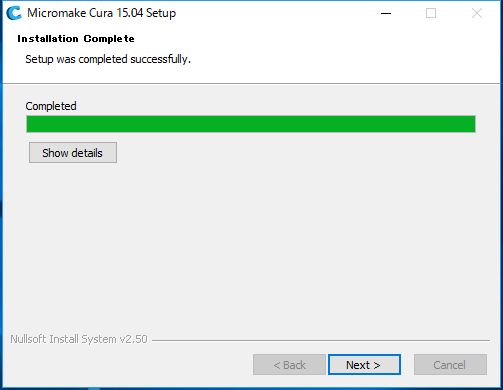

続いてソフトのインストールも完了するのでNextをクリックします。

ws000007

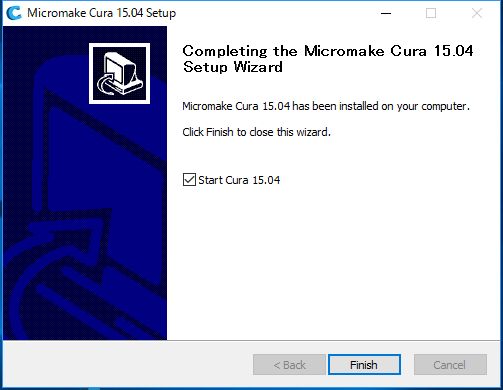

Finishをクリックし、スライサーソフトのCuraを起動します。

起動時に言語を選択する画面が出てくるのでEnglishに変更し、Nextをクリックします。
続いて3Dプリンターの機種を選ぶ画面が出てくるのでmicromake D3をクリックします。

ws000012

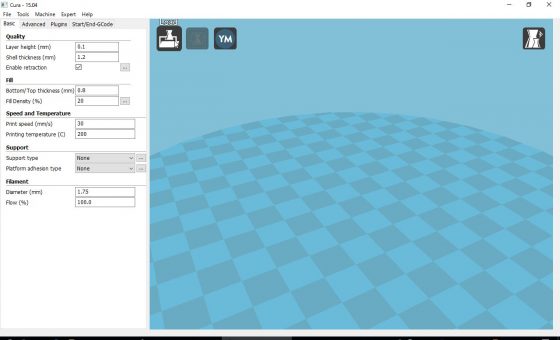

そうするとCuraが起動します。

ws000014
まずはMachineのタブからMicromake Debugerをクリックし、

ws000015

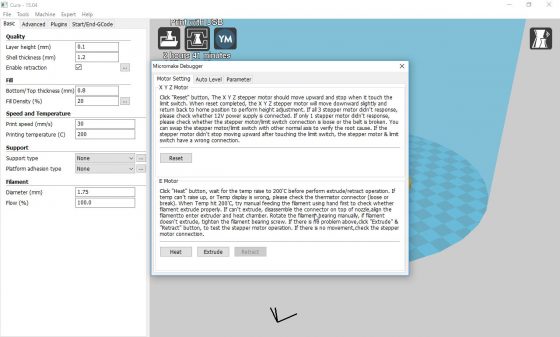

このような画面を出します。

ws000016

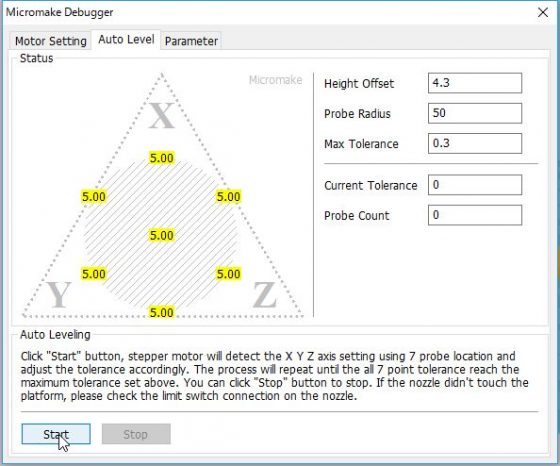

Auto Levelのタブを選択し、Startをクリックします。
すると3Dプリンターが動き出し、自動的に精度を補正します。

ws000020
メイン画面に戻り印刷したい3DのSTLデータをロードします。
3DのSTLデータをロードする時は赤枠で囲ってある所にあるロードのアイコンをクリックするとロードできるようになるのでクリックしましょう。

ws000021

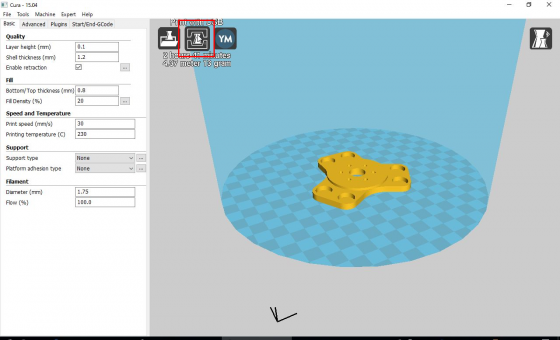

続いて赤枠で囲んでいるPrintアイコンをクリックします。

ws000022
そうするとこのようなウィンドウが出てくるのでPrintボタンをクリックします。

ws000023
このように横のログ画面にTargetExtr:230と出てきたら3Dプリンターが印刷準備に入ったとわかります。

p3740352

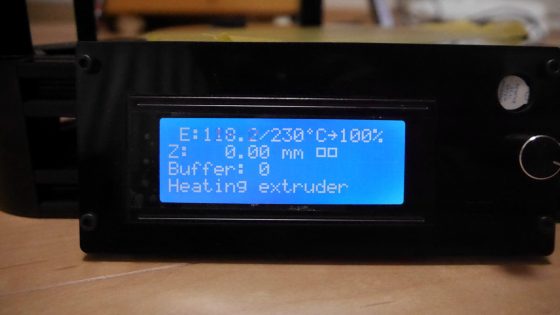

暫く待つと3DプリンターのLCDがこのような画面に変わり、

p3740353
ホットエンドが印刷ベッドに下がって印刷を始めます。

p3380959

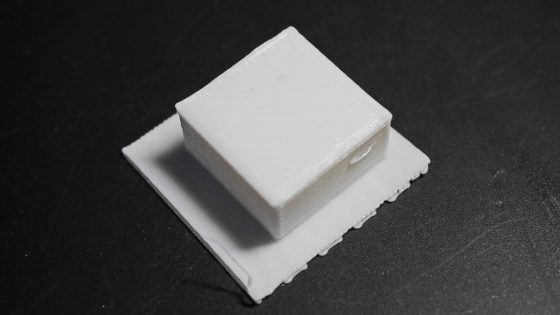

初めての印刷物はこの四角のテストパターンです。
3万円台の3Dプリンターにしてはかなり精度は良い方だと思います。

p3380960
ポケモンのフシギダネのモデルも出力してみました。
出力設定はZ方向の解像度が0.1mmでホットエンドの印刷時の速度が30m/sです。
かなりきれいに出ているように思えますが皆さんはいかがでしょうか。

p3380961

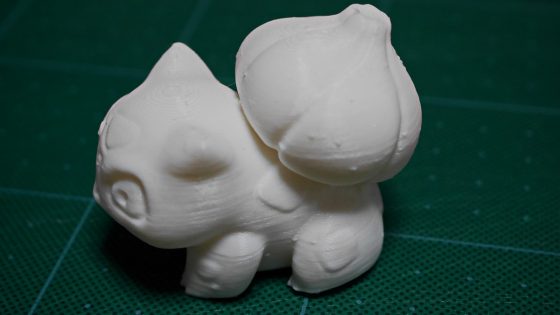

横から見ると制御ボードのCPUがハングアップしたことでホットエンドが止まった時の跡が点々とついてるのがわかります。

p3380962
拡大してみるとこのような感じになっています。
積層痕もそこそこきれいなのではないでしょうか。

p3380963
正面の顔はきれいに出力されていますが、

p3380964

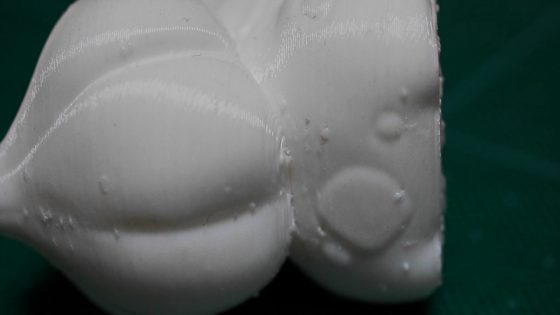

お尻のオーバーハング部分はやはり少し荒れています。
またお尻の方はCPUがよくハングしているのが分かります。

p3380966

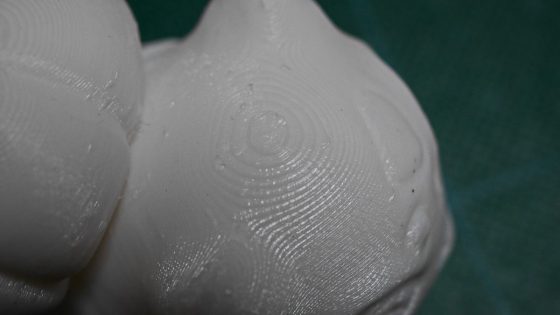

頭の上の部分はわりときっちり印刷できているようです。

p3380967

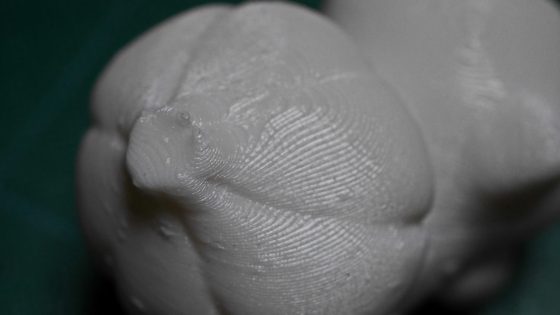

ニンニクのような場所も比較的きれいに印刷できているようです。

p3380968
今回の印刷ではラフトをつけて印刷しましたがラフトが最低限の量しか出力されずご覧の有様です。
スライサーの設定をもう少し調整したりファームウェア側で重くなっている処理があれば切るなどをすればもう少しきれいに印刷できると思うので挑戦していきたいと思います。(written by HIRO)
